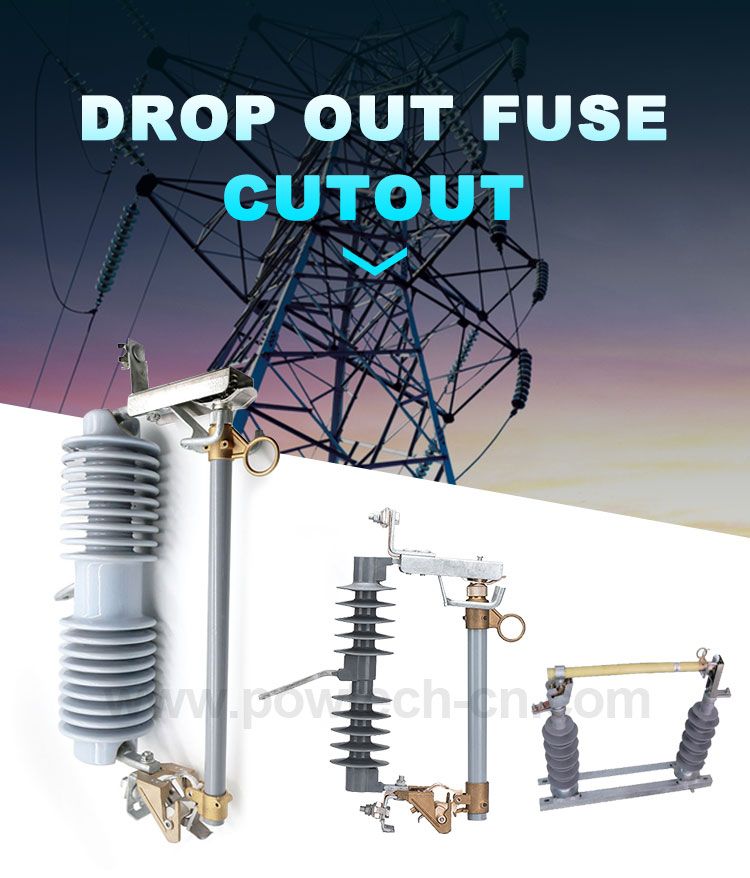

Dropout Fuse Cutout is a kind of outdoor used high voltage protective device. To be connected with incoming feeder of distribution transformer or distribution line, it mainly protect transformer or lines from short circuit and overload, and on/off loading current.

Aplicación de las normas de competencia

Escape fusionado corte y corte de fusible de conmutación de carga son de uso al aire libre dispositivo de protección de alta tensión.

Para ser conectado con alimentador entrante de la línea de distribución, protege principalmente el transformador o líneas de cortocircuito y sobrecarga, y corriente de carga de encendido/apagado.

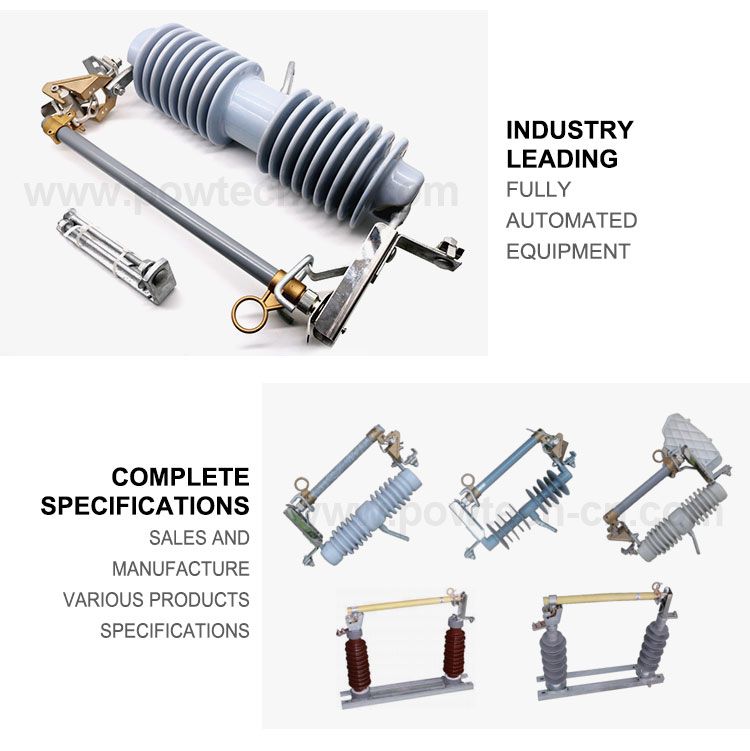

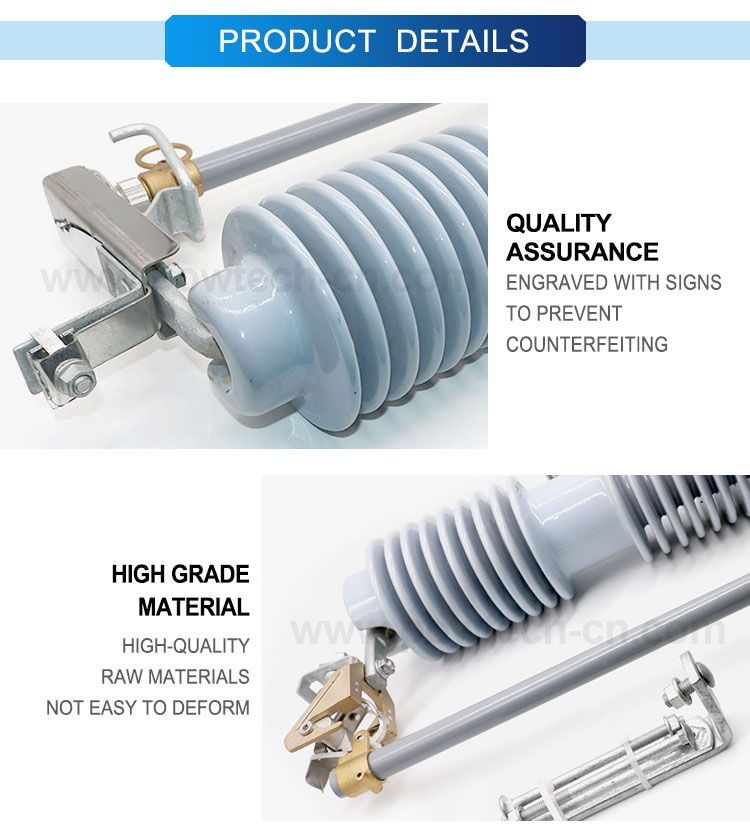

Drop-out fused cut out is composed of insulator supports and fuse tube, static contacts is fixed on two sides of insulator support and moving contact is installed on two ends of fuse tube . Fuse tube is composed of inside arc-estinguishing tube, outer phenolic compound paper tube or expoxy glass tube.

El corte del fusible de conmutación de carga proporciona contactos auxiliares elásticos forzados y un recinto de extinción de arco para la conmutación de encendido/apagado de la corriente de carga. En el trabajo normal vía fuselink apretado el tubo de fusible se fija para formar la posición cercana.

En caso de que el sistema se producen fallas, el resultado de la corriente de falla en la fusión fusible inmediatamente y tienen lugar arco eléctrico, que permiten que el arco tubo de extinción se calienta y ex-plode una gran cantidad de gas. Esto producirá alta presión y soplfuera del arco junto con el tubo.

Después de que el contacto de movimiento de fuselink melt no tiene fuerza apretada de nuevo, el mecanismo se bloquea y el tubo de fusible se pierde. Recorte ahora está en posición abierta. Cuando necesita apagarse durante la carga de corte. El operador tirará del contacto móvil mediante la barra de funcionamiento aislante, en su inicio se mantiene el contacto principal y el contacto estático auxiliar. El contacto auxiliar se separa entre los contactos auxiliares se produce el arco eléctrico y el arco se alargará en el arco de extinción de la caja y mientras tanto arco - extinguiexplotar gas para volar fuera del arco durante

Corriente pasando cero.
