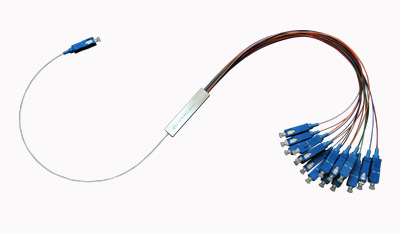

Mini tipo tipo tubo de acero PLC divisor

introduction:

El divisor de PLC de tubo de acero tipo Mini se utiliza para varias cajas de conexión y distribución o gabinetes de red. Es un tipo de dispositivo de gestión de potencia óptica que se fabrica utilizando la tecnología de guía de onda óptica de sílice para distribuir señales ópticas desde la oficina Central (CO) a múltiples ubicaciones locales.

Aplicación

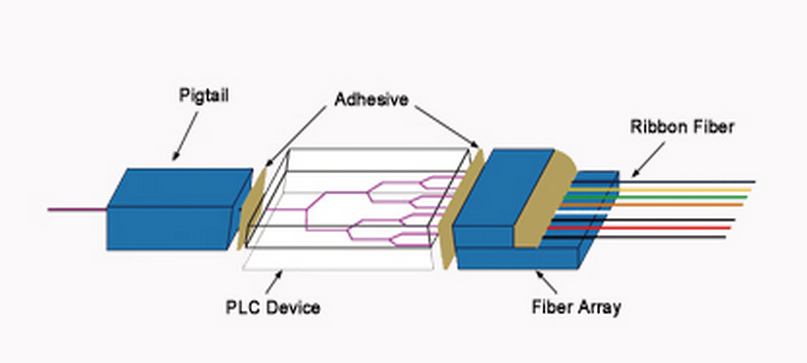

PLC-Planar lightwcircuit Splitter es un tipo de divisor de potencia basado en la placa base de cuarintegrado. El PLC de un solo modo 1 − N y el divisor 2 − N dividen uniformemente señales ópticas de una o dos entradas a múltiples salidas, y el divisor puede ser operado en dirección inversa para combinar múltiples señales en una fibra o dos fibras.

La característica

● Operación de banda ancha longitud de onda

● baja pérdida de inserción

● bajo PDL

● Diseño compacto

● Buena uniformidad canal a canal

● Alta fiabilidad y estabilidad

aplicaciones

● Sector de telecomunicaciones

● PON Syster

● FTTH

● CATV

● Transmisión de vídeo

Norma Técnica

Bajo la temperatura de operación, el divisor óptico dividido uniformemente (con conectores) debe cumplir con el rendimiento óptico como a continuación: tabla 1 y tabla 2.

Table.1 1xN divide uniformemente el divisor óptico

Specification		1x2	1x4	1x8	1x16	1x32		1x64	1x128
Fiber type		G.652.D/G.657.A2
Operating wavelength		1260nm~1650nm
Max.Insert loss(dB)		≤3.8	≤7.2	≤10.5	≤13.8		≤17.1	≤20.1	≤23.7
Port insertion loss uniformity(dB)		≤0.8	≤0.8	≤0.8	≤1.0		≤1.5	≤2.0	≤2.0
Inter-wavelength insertion loss uniformity(dB)		≤0.8	≤0.8	≤0.8	≤1.0		≤1.0	≤1.0	≤1.2
Return loss(dB)	(output terminal)	≥50	≥50	≥50	≥50		≥50	≥50	≥50
Return loss(dB)	(output open circuit)	≥18	≥20	≥22	≥24		≥28	≥28	≥30
Direction (dB)		≥55	≥55	≥55	≥55		≥55	≥55	≥55

Tabla.2 división uniforme del divisor óptico de 2xN

Specification		2x2	2x4	2x8	2x16		2x32	2x64	2x128
Fiber type		G.652.D/G.657.A2
Operating wavelength		1260nm~1650nm
Max.Insert loss(dB)		≤4.0	≤7.5	≤10.8	≤14.1	≤17.4		≤20.4	≤24.0
Port insertion loss uniformity(dB)		≤0.8	≤0.8	≤0.8	≤1.0	≤1.5		≤2.0	≤2.0
Inter-wavelength insertion loss uniformity(dB)		≤0.8	≤0.8	≤0.8	≤1.0	≤1.0		≤1.0	≤1.2
Return loss(dB)	(output terminal)	≥50	≥50	≥50	≥50	≥50		≥50	≥50
Return loss(dB)	(output open circuit)	≥18	≥20	≥22	≥24	≥28		≥28	≥30
Direction (dB)		≥55	≥55	≥55	≥55	≥55		≥55	≥55
