Cable óptico de fibra OPGW

introduction:

OPGW es un tipo especializado de cable óptico de comunicación diseñado específicamente para sistemas de transmisión de potencia.

Integra las funcionalidades de un cable de conexión a tierra ordinario y un cable de comunicación dentro de una sola estructura.

OPGW consiste en una combinación de fibras ópticas y cables metálicos, a menudo con una capa de protección metálica hecha de materiales de alta resistencia como el acero recubierde aluminio para la parte principal de soporte de fuerza, y materiales de baja intensidad como aleación de aluminio o aluminio puro para la parte de transmisión de corriente de cortocircuito.

Aplicación

Cable óptico de fibra OPGW

光缆1 光缆2

SUS central tube Layer strand Layer strand

Modelo: cable OPGW

Nombre: fibra óptica compuesto de cable de tierra

Aplicación:
☆ El cable OPGW se utiliza principalmente en líneas de 500KV, 220KV y 110KV, limitadas por corte de energía, seguridad y otros elementos, principalmente utilizados en líneas nuevas. Sus aplicaciones son: alta tensión de más de 110kv, con un rango más largo (por lo general más de 250M);

☆ Fácil de mantener, fácil para la extensión de línea, su propiedad mecánica puede satisfacer una gran extensión de línea;

☆ El OPGW exterior es un blindaje metálico, sin influencia para la electrocorrosión a alta presión y la degradación;

☆ Para construir OPGW debe cortar la energía, lo que resulta en una mayor pérdida, por lo tanto OPGW debe ser utilizado en la construcción de líneas de alta tensión más de 110kv;

☆ Para el índice de rendimiento OPGW, más corriente de cortocircuito, más necesidad de un buen conductor para ser armadura de metal, y reducir la resistencia a la tensión, mientras que,

Si la resistencia a la tensión es cierta, para aumentar la capacidad de corriente de cortocircuito, la única manera es ampliar el área de la sección de metal, lo que resulta en un aumento del diámetro y el peso del cable, por lo que la seguridad es una cuestión para la resistencia del poste de línea.

Características:
☆ Bio-función de hilo de tierra y cable de comunicación, evitar un enorme gasto para volver a montar y volver a mantener;

☆ Erecen encima del poste de la línea de arriba de la energía, no necesitan considerar su mejor punto que cuel, la electrocorrosión, y otros.

☆ In the process of old line transformation, cable’s outer diameter and tension may be matched better than another ground wire;
☆ Gran capacidad de transmisión, comunicación buena y fiable; Excelente propiedad mecánica y eléctrica;

Buena seguridad, larga vida útil e invulnerable a disparos.

Norma Técnica

Parámetros técnicos:

Central Optical Fiber SUS Tube Structure (Parts)

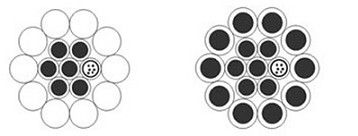

Structure Drawing	Structure：central optical fiber SUS tube structure with single stranded layer
	Order Type Model	OPGW-36B1-48 [59;11]	OPGW-40B1-58 [71;16]
	Max. fiber count	36	40
	Tube size	φ3.2 mm	φ3.5mm
	Cable diameter	φ9.6 mm	φ10.5 mm
	Cross-section carry area	48 mm2	58 mm2
	Cable weight	338 kg/km	400 kg/km
	Rated Tensile Strength（RTS）	59 kN	71 kN
	DC resistance at20℃	1.782 Ω/km	1.490 Ω/km
	Short current capacity (40~200℃)	11 kA2·s	16 kA2·s
	Linear expansion coefficient	13.0×10-6/℃	13.0×10-6/℃
	Young’s modulus	162.0 kN/mm2	162.0 kN/mm2

Structure Drawing	Structure：central optical fiber SUS tube structure with double stranded layers
	Order Type Model	OPGW-30B1-127 [77;137]	OPGW-40B1-163 [99;226]
	Max. fiber count	30	40
	Tube size	φ3.0 mm	φ3.4 mm
	Cable diameter	φ15.0 mm	φ17.0 mm
	Cross-section carry area	127 mm2	163 mm2
	Cable weight	529 kg/km	673 kg/km
	Rated Tensile Strength（RTS）	77 kN	99 kN
	DC resistance at20℃	0.329 Ω/km	0.255 Ω/km
	Short current capacity (40~200℃)	137 kA2·s	226 kA2·s
	Linear expansion coefficient	17.5×10-6/℃	17.5×10-6/℃
	Young’s modulus	97.3 kN/mm2	97.3 kN/mm2
