Porcelain Insulator|Line Post type insulator|Tie Top Insulator

Transmisión de energía

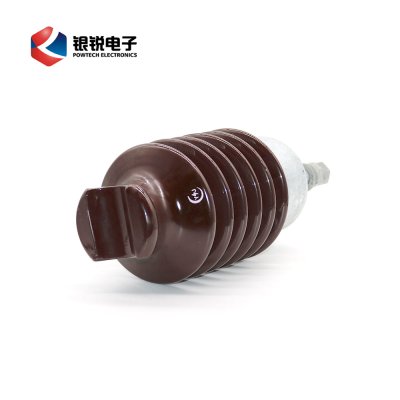

ANSI57 línea de porcelana de la serie de Post tipo aislante

introduction:

El aislpost de porcelana de la serie ANSI57 es una solución de aislamiento de alta calidad y duradera diseñada específicamente para su uso en líneas de transmisión de alta tensión.

Construidos de porcelana, un material famoso por sus excelentes propiedades de aislamiento eléctrico, estos aisladores proporcionan una barrera fiable entre los conductores vivos y los componentes de puesta a tierra, garantizando una transferencia de energía segura y eficiente

Aplicación

ANSI57 línea de porcelana de la serie de Post tipo aislante

El aislante de poste de la línea de porcelana de la serie ANSI57 encuentra su aplicación en una amplia gama de proyectos de infraestructura eléctrica, especialmente en los sistemas de transmisión de alta tensión.

Tipo No. Publicaciones gratuitas

Nombre: aislador de tipo de poste de porcelana de la línea

Color: marrón, gris, etc

QQ图片20201201110722_08

QQ图片20201201110722_09

QQ图片20201201110722_10

Norma Técnica

Estándar técnico

ANSI Class		57-1	57-2	57-3	57-4
Creepage Distance,mm		356	559	737	1015
Dry Arcing Distance,mm		165	241	311	368
Cantilever Strength,kN		12.5	12.5	12.5	12.5
Power Frequency Flashover	Dry,kV	70	100	125	140
Power Frequency Flashover	Wet,kV	50	70	95	110
Critical impulse Flashover voltage-Pos,kV		120	160	200	230
Tes Voltage to Ground,kV		15	22	30	44
Maximum RIV at 1000KHZ,μv		100	100	200	200
Net Weight,kgs		4.8	7.8	11.0	18.0
